    「５００円で買ったレンズ」AUG.2020 その１

　　　　　　　　　　　　　　　　その１－＞その２へ－＞その３へ

ベローズユニットの修理
　２０１３頃、中古カメラ店に、引き延ばしレンズが数多く出回るようになった。フ
ィルムカメラが優位性を示す分野は、もはや何もない時代に入ったと感じた。アマチ
ュアが白黒写真の現像と焼き付けを自ら行う・・・持ち主は、写真の世界に深いこだ
わりをもち、自分の理想を追求してきたのだろう。そうでなければ高価な現像や焼き
付けの機材を揃えたりはしないと思う。それを手放す時の持ち主の気持ちはどうだっ
たのだろうか。

　２０２０年４月、私はカセットテープデッキ、ＴＥＡＣ　Ｃ－２とＣ－３を廃棄し
た。二台とも２０万前後の高級品だ。時代に置き去りになり、無価値になった過去の
優秀な機材だ。引き延ばしレンズの持ち主たちも、同じ思いだったのだと思う。

　２０１３頃出回った引き延ばしレンズの値段だが、おおよそ３００円くらいから、
高くても２，０００円未満だった。焦点距離は５０ｍｍ，７５ｍｍ，９０ｍｍくらい。
明るさが必要な訳ではないから、絞り開放で３．５～５．６のものが多かった。例外
的に高かったのは、ＥＬ－ＮＩＫＫＯＲ　５０ｍｍ／２．８　だった。

　かわいそうなので店で見つけたとき、光学系が綺麗なものは、５００円などという
安値もあって、目的もなく買ってしまう。いつのまにか７～８本になっていた。これ
らの引き延ばしレンズのマウントはＬ３９で、当然ヘリコイドはついていない。実際
にカメラに装着し撮影するには、Ｌ３９－＞Ｍ４２変換リングをねじ込み、ＰＥＮＴ
ＡＸのベローズにつけて撮影していた。

２０１５夏、そのベローズが壊れた
-------------------------------------------------------------------------------------------------

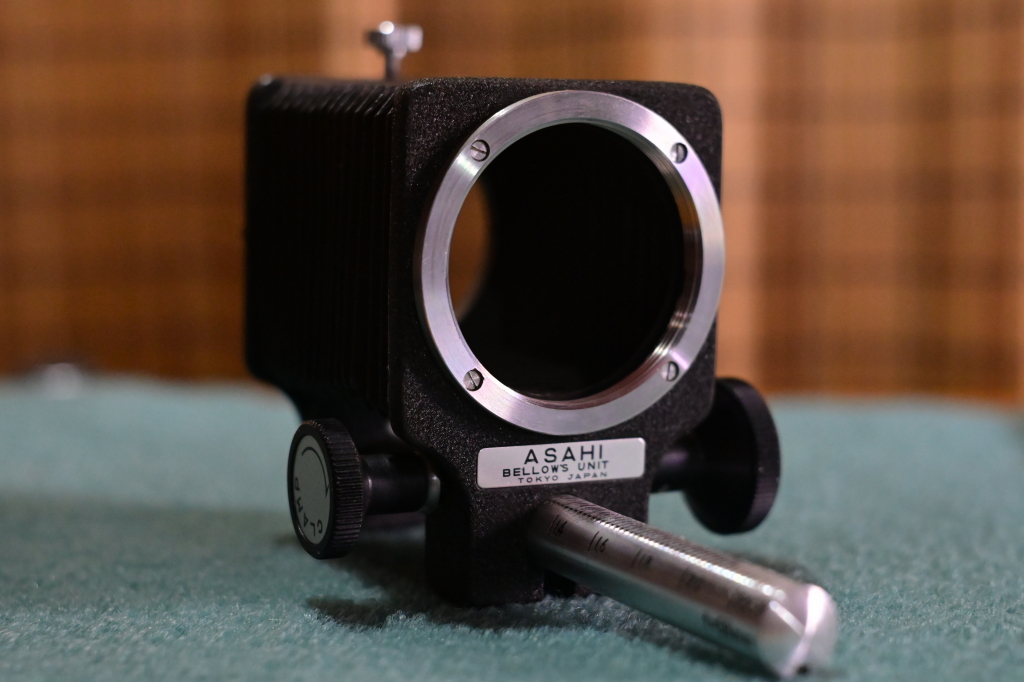

ＰＥＮＴＡＸ　ＢＥＬＬＯＷＳ　ＵＮＩＴ


　西日の当たる窓際に置いてあったのが悔やまれる。使おうと手に取ると、蛇腹がまっ二つに裂けてぶら下
がっていた。中古カメラ店てもあまり見かけなくなっていたから、見つけるのに時間がかかる。破けた蛇腹
を取り去るには、ベローズを最短に縮め、内側の四隅にある２ｍｍのビスを外すことで簡単に外れた。蛇腹
両端近く、２回折ったあたりに、０．３ｍｍ厚くらいの真鍮板が入っていて、その四隅に２ｍｍのビスを通
す穴が開いていた。構造と組み立て方が判明したので、思い切って蛇腹を作ることにした。

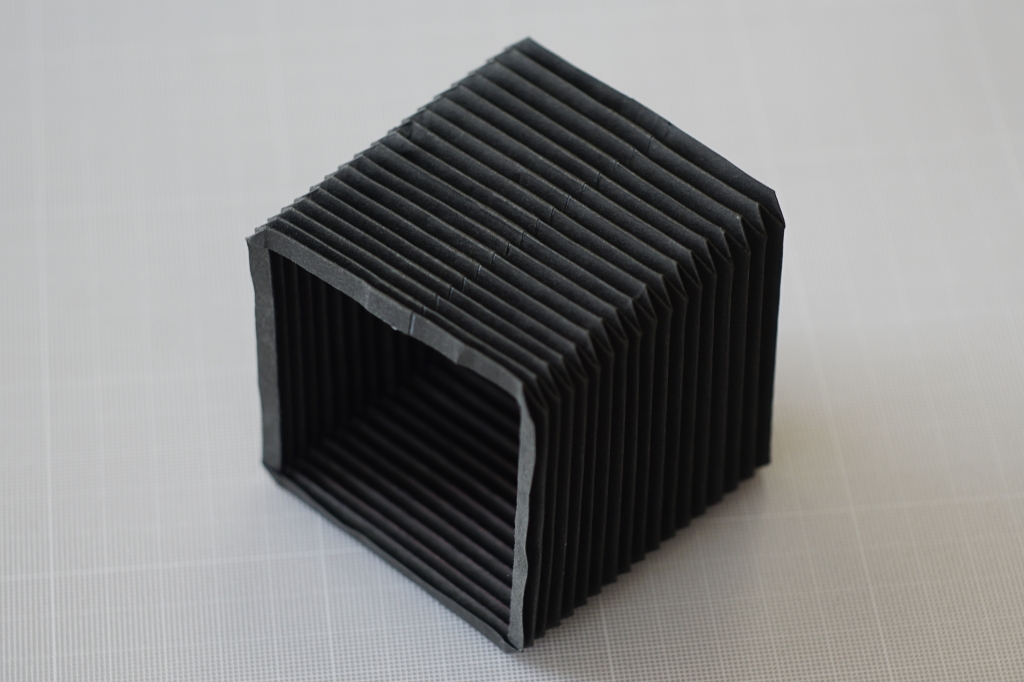

　材料は黒の色画用紙。雨に濡れたらイチコロなので、折り目を付けた後、黒のアクリル絵の具で表側を塗
装(２度塗り)する。

　アクリル絵の具は耐水性で堅牢な塗料だが、所詮
内側は紙でしかない。耐久性には不安が残る。だが
考えようによっては、「また破けても何度でも作れ
ば良い」訳だから、長寿命になったとも言える。

　手間掛けついでに、今までストレスを感じていた
マウントも変更することにした。ＰＥＮＴＡＸ　
ＢＥＬＬＯＷＳ　ＵＮＩＴは、レンズ側、カメラ側
両方がＭ４２マウントで、カメラに装着するとき、
ねじ込まなければならない。そうするとペンタプリ
ズムの、前方に突き出している部分と干渉する。

　これをＫマウントに変更できればかなり使いやす
くなる。カメラ側のＭ４２マウントは真鍮製。ベローズ後部、４ｍｍ弱の深さまで挿入され、左右の芋ネジ
２本と、上部の手回しネジで固定されている。まずＭ４２マウントを金ノコで切り落とし、フライスで平坦

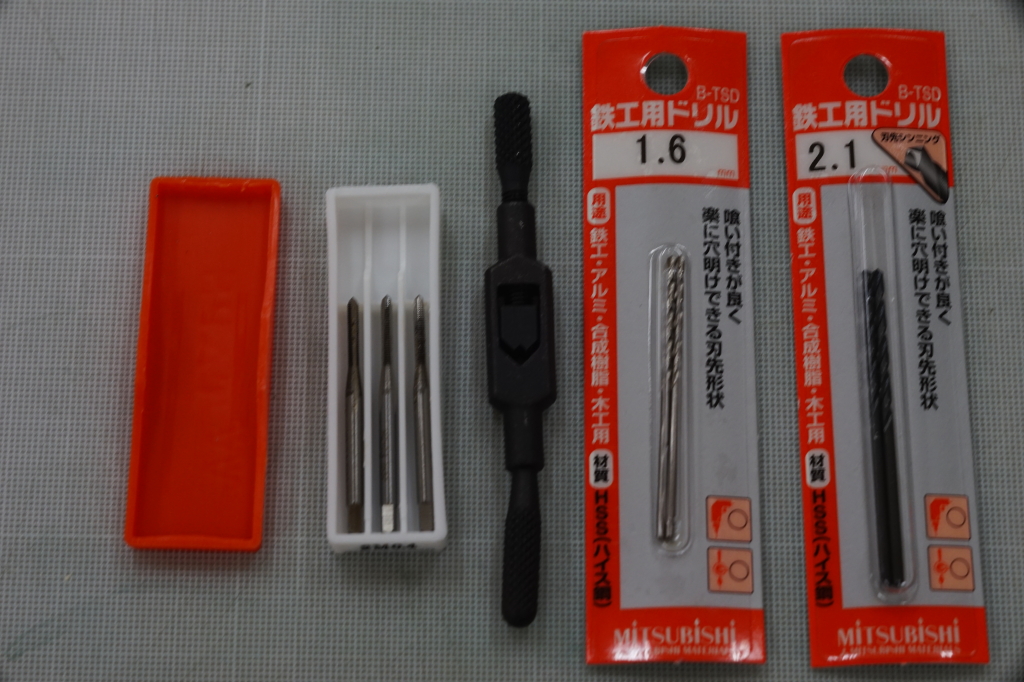

に加工する。廃品のＭレンズからＫマウントを取り外す。追加が必要な材料・工具は、１ｍｍ厚真鍮板、
ドリル刃、バカ穴用２．１ｍｍ、Ｍ２下穴用１．６ｍｍ、Ｍ２タップ。



　１９９５年以来、金属加工では毛書きはパソコンでやっている。ソフトは、Gimp と Libre Office
ノーカットのラベルに印刷、平坦に加工したマウント基部と真鍮板に貼り付ける。

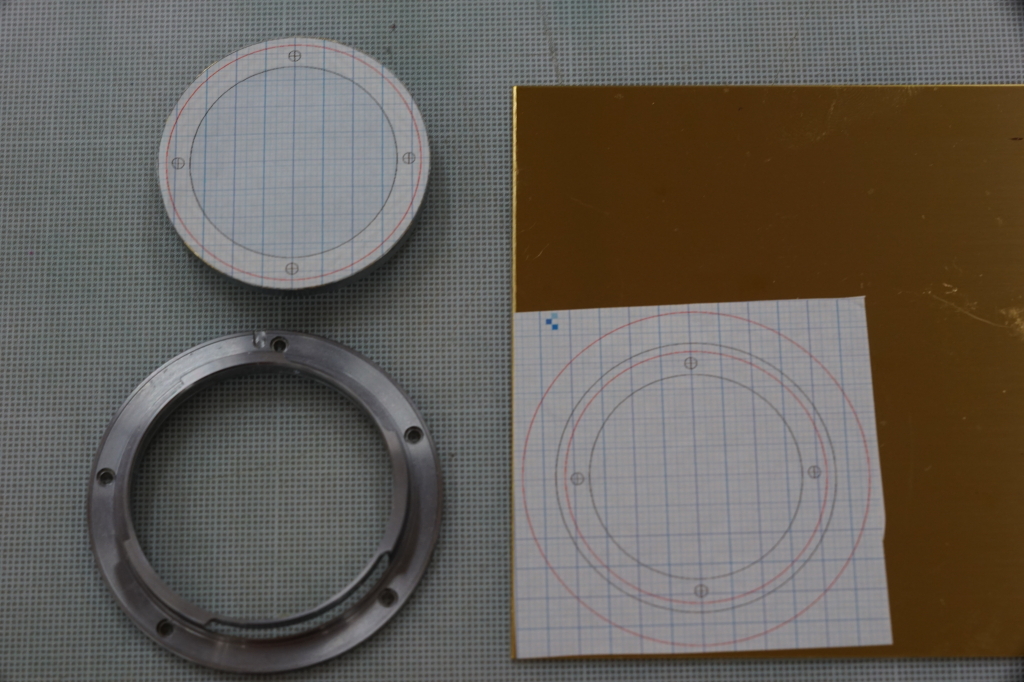

　上の写真右が１ｍｍ厚真鍮板、左上がマウント基部。左下が廃棄レンズから取ったＫマウント。マウント
基部より径がかなり大きい。真鍮板もこの大きさに合わせる。真鍮板には２．１ｍｍバカ穴４個、マウント
基部には１．６ｍｍ下穴４個空ける。

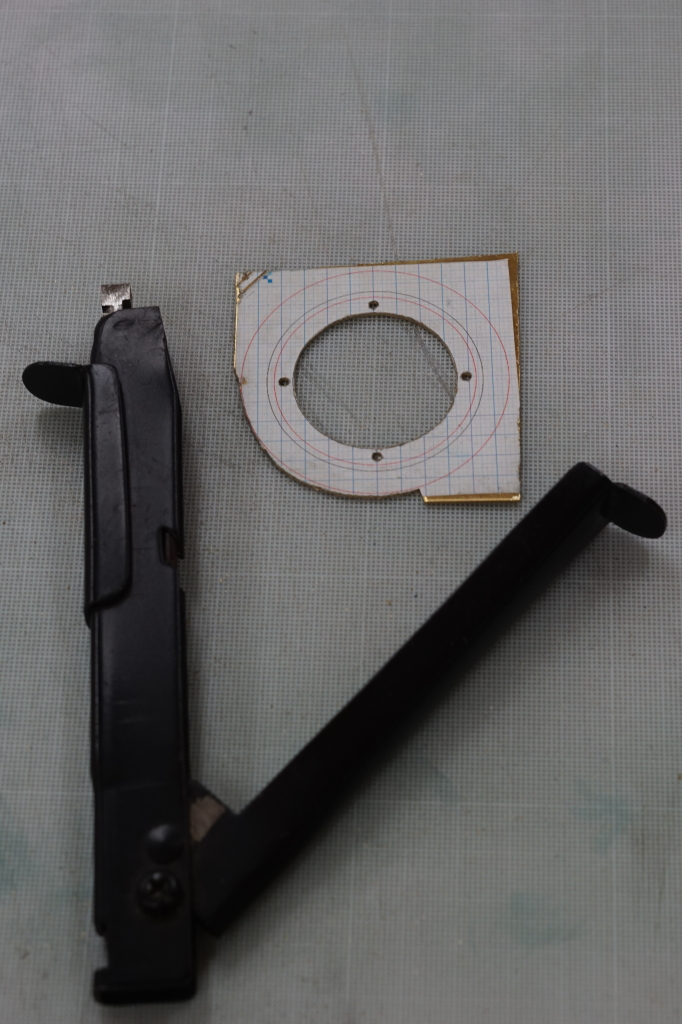

　ハンドニブラーで真鍮板を切り抜き、外周をヤスリがけ、Ｋマウント座にピタリとハマるようになったら
油性ペンでネジ穴をなぞる。１．６ｍｍ穴を空け、タップを切る・・・ちょっと待て、同じ方法でニコンの
Ｆマウントも行けるじゃないか！　Ｆマウント座の方は、レンズ側に突起があり、これを平坦にする必要が

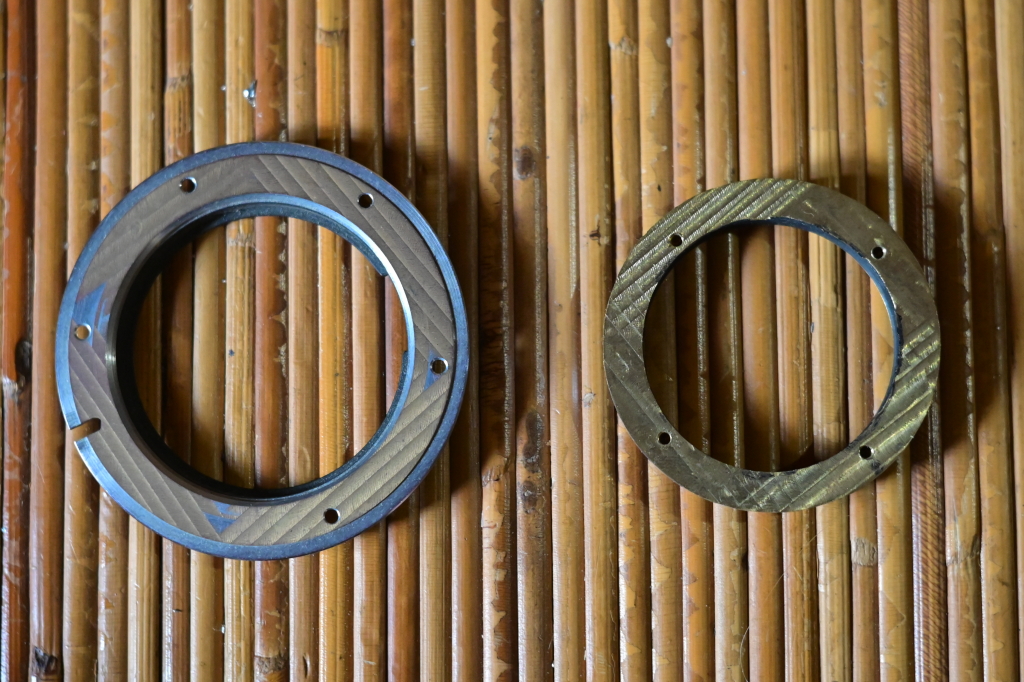

あった。下の写真左が平坦にしたＦマウント座、右がＭ２ネジを切ったマウント基部。



　もう一枚真鍮盤を加工してＮＩＫＯＮ用を作る。

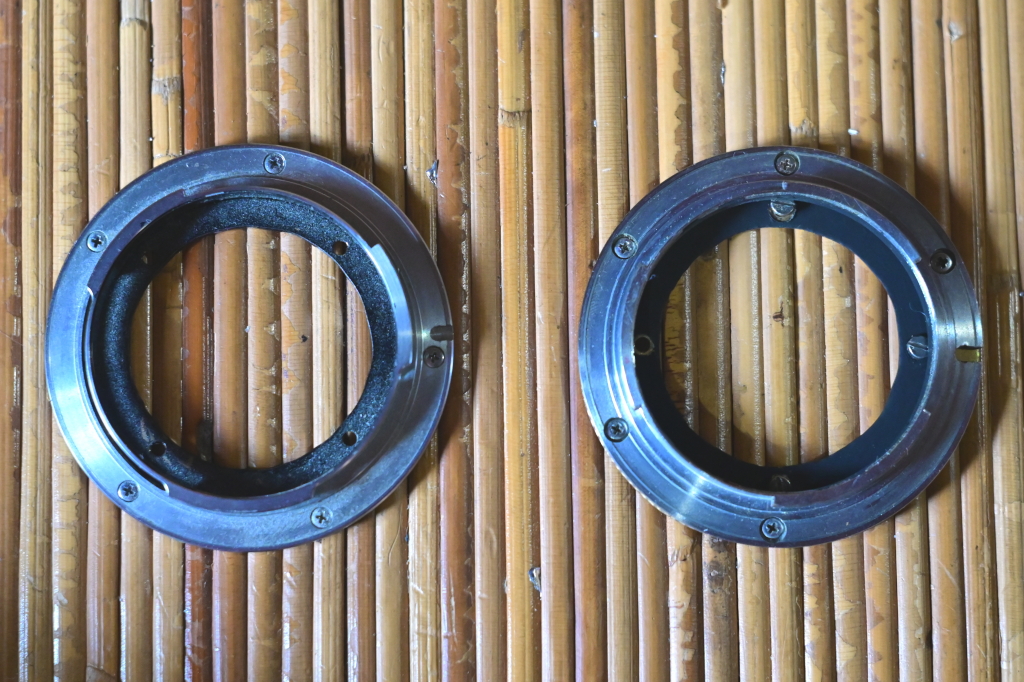

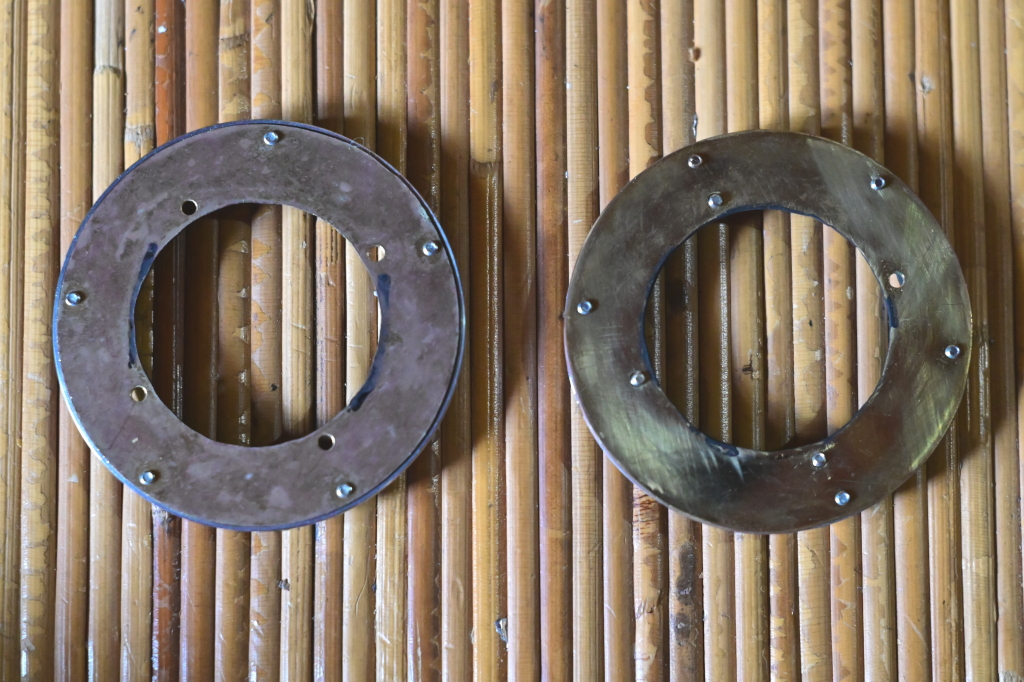

レンズ側：左がＰＥＮＴＡＸ用、右がＮＩＫＯＮ用


カメラ側：左がＰＥＮＴＡＸ用、右がＮＩＫＯＮ用

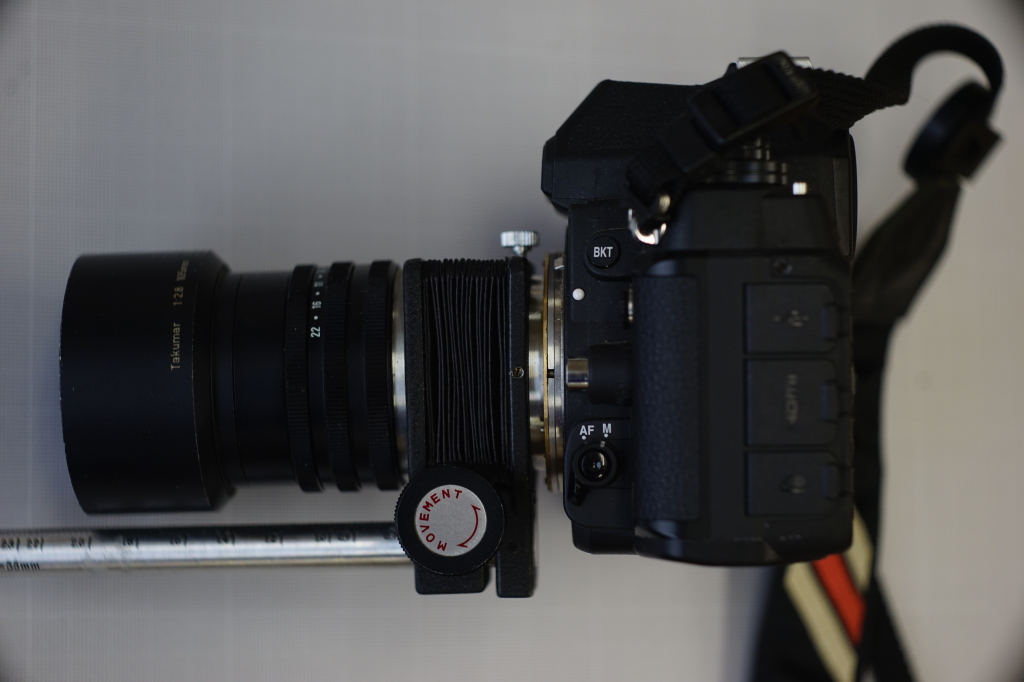

　これでこのベローズは、Ｍ２ネジ４本の着脱で、ＰＥＮＴＡＸとＮＩＫＯＮどちらのカメラでも使えるよ
うになった。ＰＥＮＴＡＸ用のベローズは他にいくつか手持ちがあるので、ＮＩＫＯＮ用として組み立てた。



-------------------------------------------------------------------------------------------------


　ヘリコイドを持たない引き延ばしレンズを使うには、焦点調節のためのベローズな
どが必要になる。修理が出来たことは大きな収穫だが、直したベローズで無限遠まで
焦点を合わせることが出来たのは９０ｍｍまでだった。７５ｍｍ以下だと無限遠では
合照しない。最低でもあと１５ｍｍ、出来ればあと２５ｍｍ、カメラ側でレンズを保
持できるベローズがあれば無限遠の写りが確認できるのだが・・・。
